Leírás

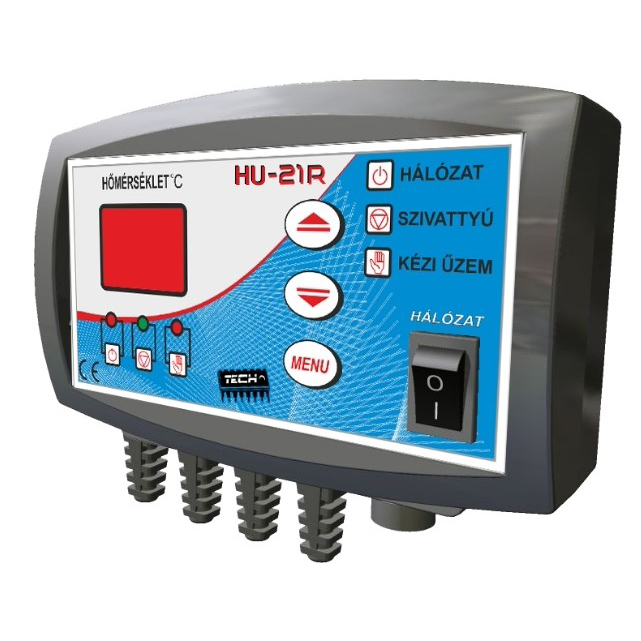

A HU-21R vezérlő fűtés keringető szivattyú vezérlésére szolgál (1. üzem), illetve a vezérlő átállítása esetén termosztát funkciót lát el, amely a beállított hőmérséklet tartományban üzemelteti a csatlakoztatott szivattyút vagy ventilátort (pl. fan coil rendszereknél) (2. üzem). Továbbá amennyiben a fűtési rendszer elsődleges kazánja (pl. szilárdtüzelésű kazán) a fűtést befejezte és a hőmérséklet a beállított érték alá csökken a vezérlő zárja a potenciál független kimenetet, ezzel indítva a csatlakoztatott másodlagos fűtőberendezést, pl. gázkazánt (3. üzem).
1. üzem: A vezérlő feladata a szivattyú kimenet bekapcsolása, amikor a hőmérséklet eléri a kívánt hőmérsékletet, valamint a kikapcsolása, ha a hőmérséklet visszahűl. Ez gátolja a szivattyú felesleges működését, ami energia megtakarítást eredményez (a kazán felhasználási szintjétől függően a megtakarítás akár a 60%-ot is elérheti), valamint növeli a szivattyú élettartamát. Ennek köszönhetően nő a megbízhatósága és csökkennek az üzemeltetési költségek.
2. üzem: A vezérlő feladata a szivattyú kimenet bekapcsolása, amikor a hőmérséklet a beállított hőmérséklet alá csökken és annak kikapcsolása amennyiben a beállított hőmérsékletet eléri.
3. üzem: A vezérlő feladata, hogy amennyiben a rendszer elsődleges fűtőberendezése nem üzemel (pl. kialudt) vagy a beállított hőmérséklet tartományt nem éri el, lehetővé tegye a másodlagos fűtőberendezés indítását.
A HU-21R úgynevezett anti-stop funkcióval rendelkezik, amely megelőzi az általa vezérelt szivattyú beragadását. A funkció 10 naponként 1 percre bekapcsolja a szivattyú kimenetet, ezzel megmozgatva a szivattyút. A vezérlő EEPROM memóriája óránként elmenti az aktuális időt, így áramkimaradás esetén is folytatódik az időmérés.
A vezérlő fagyvédelem funkcióval is el van látva. Amennyiben a rendszer hőmérséklete 7 °C alá csökken, a szivattyú kimenet bekapcsol, és addig van működtetve, amíg a rendszer újra nem éri el a 7 °C-t. A fagyvédelem gyárilag be van kapcsolva, de ki lehet kapcsolni a vezérlő szerviz menüjében.
HU-21R által ellátott funkciók:
-KF szivattyú vezérlése
-termosztát üzem
-másodlagos hőforrás után kapcsolása
-Anti-Stop
-fagyvédelem
HU-21R felszereltsége:
-LCD kijelző
-1db hőmérséklet érzékelő
-potenciálmentes kimenet
Specifikáció
| Tápegység | 230V/50Hz +/- 10% |
| Maximális energiafogyasztás | 2 W |
| Környezet hőmérséklete | 5 ÷ 50 °C |
| Szivattyú kimenet maximális terhelése | 80 W |
| Potenciálmentes kimenet maximális terhelése | 80 W |
| Hőmérséklet mérési tartomány | 0 ÷ 90 °C |
| Mérés pontosság | +/- 1 °C |
| Hőmérséklet beállítási tartomány | 5 ÷ 90 °C |
| Érzékelő hőellenállása | -25 ÷ 90 °C |
| Olvadóbiztosító | 1,6 A |
